Sistemi video nadzora
Video-obezbeđenje je kategorija tehničke zaštite namenjena osmatranju, snimanju i odvraćanju. U zavisnosti od konfiguracije, omogućava i funkciju lokalnog i/ili internog i/ili daljinskog monitoringa.
Funkcije sistema video nadzora
Osmatranje
Snimanje
Odvraćanje
Podela sistema video nadzora
U zavisnosti od načina rada sa aspekta tehnologije koju koriste, dele se na:
Analogne
Digitalne

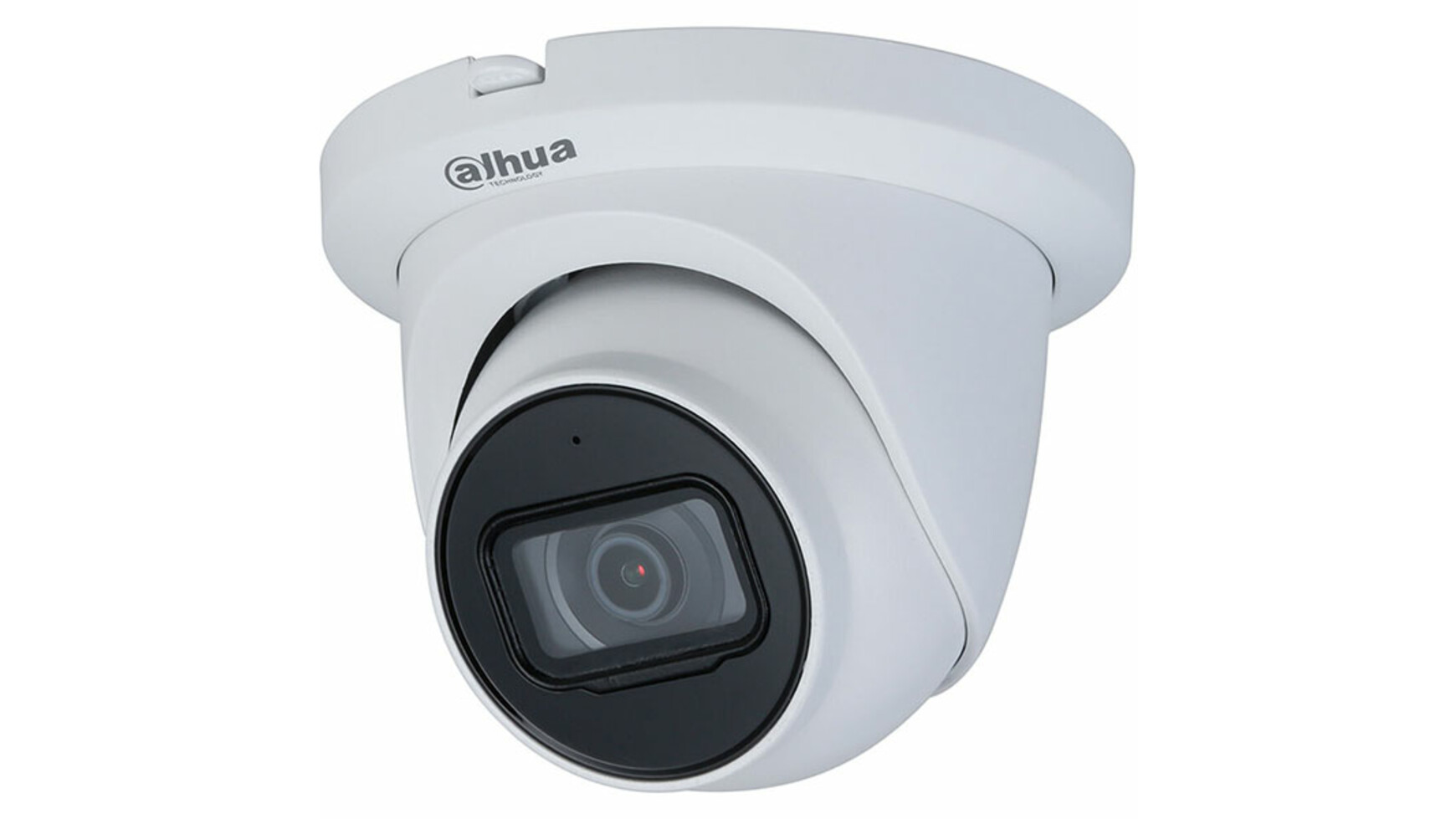

HDCVI
HDCVI ( High definition compositevideo interface) i AHD video nadzor je novina u sistemima video nadzora.
Pogodan je kod korisnika koji već imaju postavljenu instalaciju koaksijalnim kablom.
Kod ovih sistema je moguće postići kvalitetan video nadzor rezolucije od 12MP i više.
Novina je i to što se kroz koaksijalni kabl može pustiti i audio signal, kao i napajanje a u zavisnosti od dužine i zahtevane rezolucije .
Pogodan je kod korisnika koji već imaju postavljenu instalaciju koaksijalnim kablom.
Kod ovih sistema je moguće postići kvalitetan video nadzor rezolucije od 12MP i više.
Novina je i to što se kroz koaksijalni kabl može pustiti i audio signal, kao i napajanje a u zavisnosti od dužine i zahtevane rezolucije .

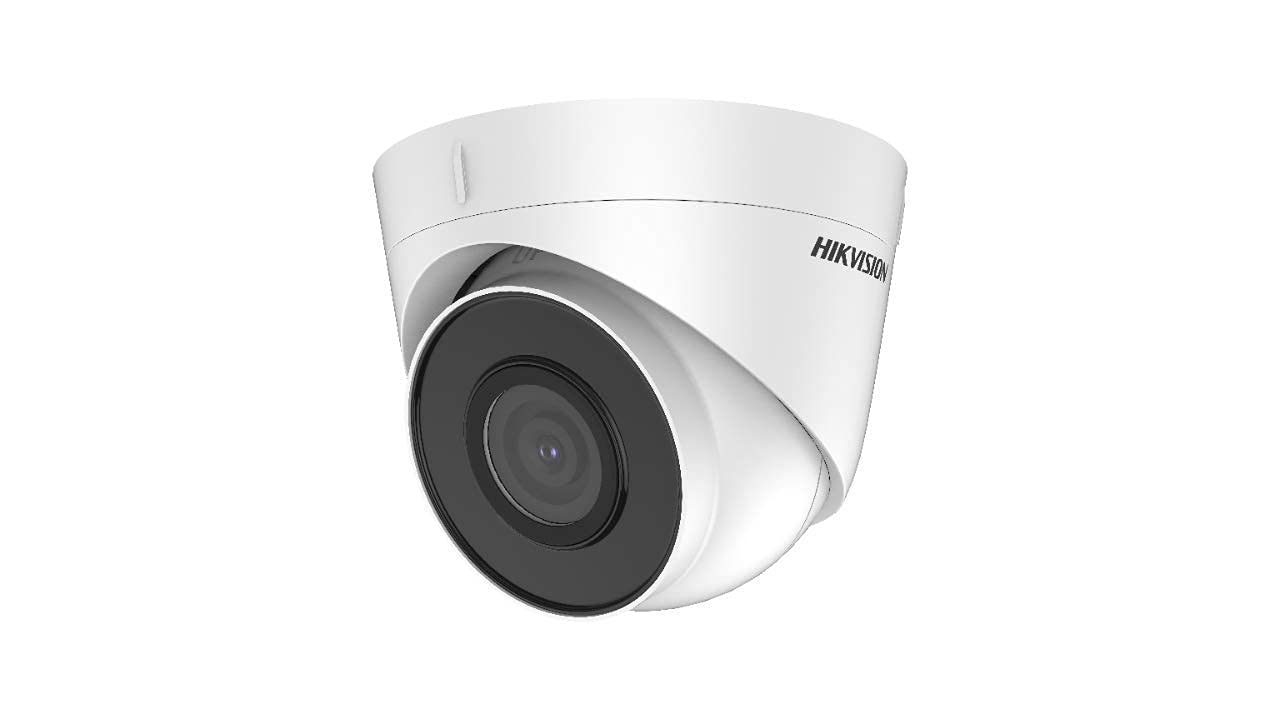

IP kamere
IP kamere predstavljaju odgovor računarske industrije za rešenjima za video nadzor. Zasnovane na računarskoj i mrežnoj tehnologiji, one imaju sasvim drugačiji metod funkcionisanja od standardnih analognih ili HDCVI sistema video nadzora. Koriste drugačije tipove instalacija, metode transmisija, ali zahtevaju viši nivo poznavanja računarskih mreža da bi se pustile u rad. IP sistemi su kompletno digitalni – slika se digitalno generiše i šalje se putem mreže u digitalnom obliku.
Postoji mnogo tipova i informacija koje se tiču broja megapiksela i rezolucije IP kamera. Najniža rezolucija IP kamera iznosi 640×480 piksela (VGA rezolucija), dok je trenutno najviša rezolucija IP kamere 12 megapiksela i iznosi 4000×3000 piksela (rezolucija koja je veća čak i od najnovije 4K rezolucije). Kamere, neki modeli mogu same za sebe snimati na karticu, a sve kamere bi trebalo snimati na NVR snimaču, čiji se kapacitet snimanja proračunava u zavisnosti od rezolucije kamere kompresije, broja frejmova itd. Takođe, važan parametar koji će određivati ukupan kvalitet slike koju IP kamera emituje jeste takozvani bitrate odnosno broj bitova po sekundi koju kamera emituje. Svaka kamera poseduje mogućnost podešavanja broja bitova koji osim što određuje konačan kvalitet slike, određuje i dužinu snimanja, odnosno potrebu za hard diskom. Korišćenjem broja bitova kao parametra jednostavno možemo izračunati koliko će dugo sistem video nadzora snimati, odnosno koliki će kapacitet hard diska biti potreban da bi zadovoljavao zahtevane potrebe.
Kod izbora sistema video nadzora moramo postaviti nekoliko ključnih pitanja za odabir kamera:
– Kao prvo moramo upariti rezoluciju kamera sa rezolucijim koju snimač može da snimi.
– Koliko širok prostor kamera treba da prati
– Zona osmatranja
– Da li je kamera za spoljašnju ili unutrašnju potrebu
– Da li želimo da kamera snima noću
– Udaljenost kamere od objekta snimanja
– Uvek treba ostaviti mogućnost proširenja sistema
Kada je škola u pitanju , ne treba juriti preskupe kamere sa mogućnošću prepoznavanja tablica ili sa nekom drugom bespotrebnom analitikom koja u mnogome podiže vrednost sistema.Takođe, suvišno je i korišćenje pokretnih PANTILT ZOOM kamera, obzirom da škola nema službu koja bi 24 sata dnevno pratila kamere, već je po meni funkcija prvenstveno odvraćanja i eventualno pregledanje snimaka. Najčešća greška je želja da se jednom kamerom pokrije ono za šta je potrebno dve ili tri kamere, pa se tako gubi na detaljima.Kada razmišljamo o lokaciji postavljanja kamere, moramo voditi računa o vidnom uglu kamere.

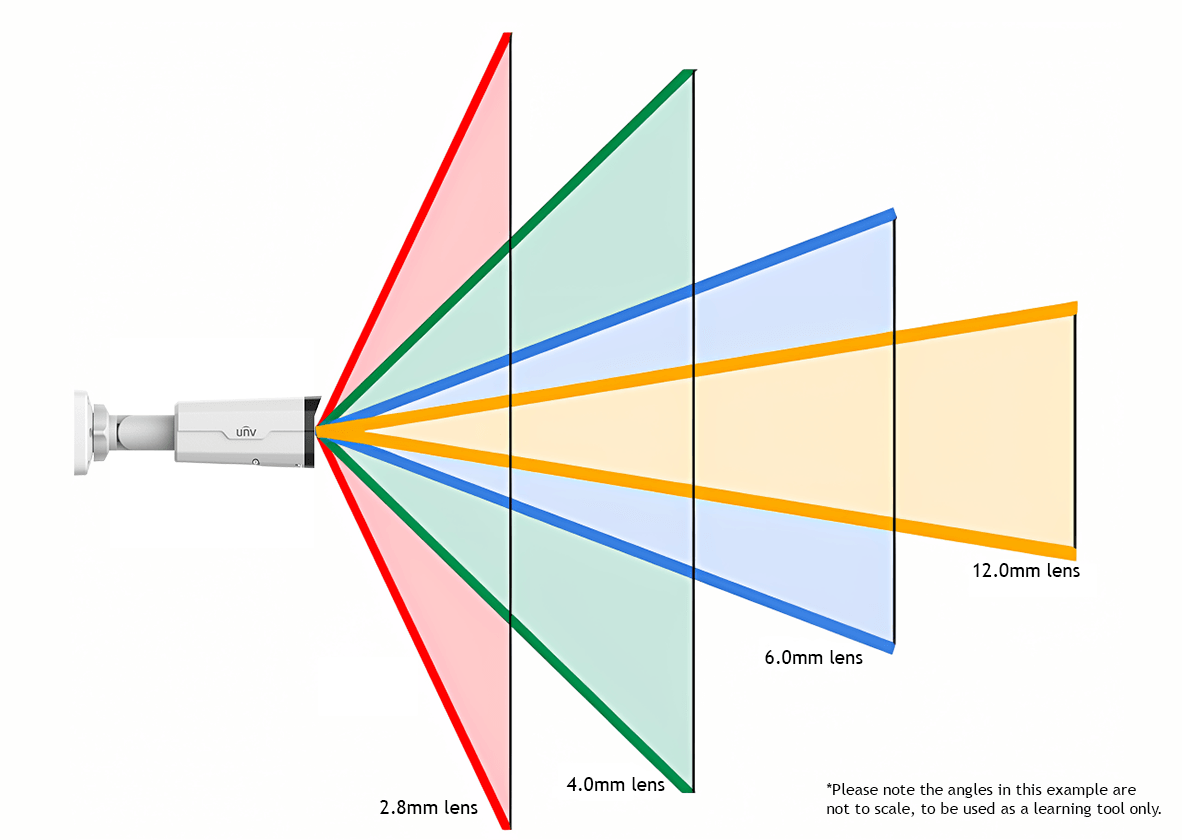

Vidni ugao
je ugao vidnog polja duž ose gledanja u horizontalnoj i vertikalnoj ravni. Ugao zavisi od optičkih karakteristika objektiva, udaljenosti objekta i senzora slike na kameri. Obrazac za izračunavanje vidnog ugla je :
W = 2tan-1 y/2f
gde je w vidni ugao, y veličina slike (širina slike u horizontalnom,vertikalnom ili dijagonalnom pravcu, a f je fokalna dužina).
BLC
U CCTV aplikacijama uobičajeno je da postoji izvor jakog osvetljenja iza subjekta koji nas interesuje. Osoba pored bankomata ili osoba koja ulazi kroz spoljašnja vrata su uobičajni primeri. Bez kompenzacije, ovi subjekti normalno se prikazuju kao tamne siluete.
Cilj tehnologije, pozadinskog osvetljenja je da omogući kameri da pronađe najbolje uslove za sliku i izvrši automatsku kompenzaciju nivoa osvetljenja, kako bi korisnici dobili dobru identifikaciju subjekta u prednjem planu kada postoji izvor jakog osvetljenja u pozadini.
BLC funkcioniše tako što pojačava određena područja slike na kojima se obično nalazi subjekt. WDR (široki dinamički raspon) je efikasnija alternativa od BLC-a, koja ne zavisi od toga da li se subjekat nalazi u određenom području.
Cilj tehnologije, pozadinskog osvetljenja je da omogući kameri da pronađe najbolje uslove za sliku i izvrši automatsku kompenzaciju nivoa osvetljenja, kako bi korisnici dobili dobru identifikaciju subjekta u prednjem planu kada postoji izvor jakog osvetljenja u pozadini.
BLC funkcioniše tako što pojačava određena područja slike na kojima se obično nalazi subjekt. WDR (široki dinamički raspon) je efikasnija alternativa od BLC-a, koja ne zavisi od toga da li se subjekat nalazi u određenom području.
HLC
je jedinstvena tehnologija kompenzacije pozadinskog osvetljenja (BLC) koja otkriva postojanje jakih izvora svetlosti i vrši kompenzaciju tih područja radi stvaranja jasnijih slika . U ovom slučaju interesantna je ako provalnik koristi baterijsku lampu da zaseni kameru ili ako ulazi u dvorište autom sa upaljenim svetlima.
Kamere moraju zbog noćnog režima biti infracrvene sa infracrvenim filterom između objektiva i senzora slike, sa minimum osvetljenjem do 50 metarau potpunom mraku i osetljivošću od 0 luksa.
Kako to izgleda u prirodi izraženo u luksima:
Direktna sunčeva svetlost 100.000
Sunčano sa malo oblaka 70.000
Sunčano sa dosta oblaka 20.000
Kućna / kancelarijska rasveta 100 – 1000
Izlazak / zalazak Sunca 500
Ulična rasveta 1 – 10
Sumrak 4
Pun mesec 0.2
Mlad mesec 0.02
Mesec prekriven oblacima 0.007
Bistro noćno nebo 0.001
Prosečna svetlost zvezda 0.0007
Noćno nebo prekriveno oblacima 0.00005
Tu treba voditi i računa o ostalim funkcijama koje imaju različite nazive u zavisnosti od proizvođača kamera a vezano za smanjenje šuma, stabilnost , smanjenje kašnjenja, itd.
Kako to izgleda u prirodi izraženo u luksima:
Direktna sunčeva svetlost 100.000
Sunčano sa malo oblaka 70.000
Sunčano sa dosta oblaka 20.000
Kućna / kancelarijska rasveta 100 – 1000
Izlazak / zalazak Sunca 500
Ulična rasveta 1 – 10
Sumrak 4
Pun mesec 0.2
Mlad mesec 0.02
Mesec prekriven oblacima 0.007
Bistro noćno nebo 0.001
Prosečna svetlost zvezda 0.0007
Noćno nebo prekriveno oblacima 0.00005
Tu treba voditi i računa o ostalim funkcijama koje imaju različite nazive u zavisnosti od proizvođača kamera a vezano za smanjenje šuma, stabilnost , smanjenje kašnjenja, itd.
Višestruki kodeci i performanse

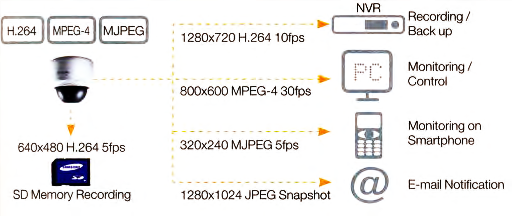

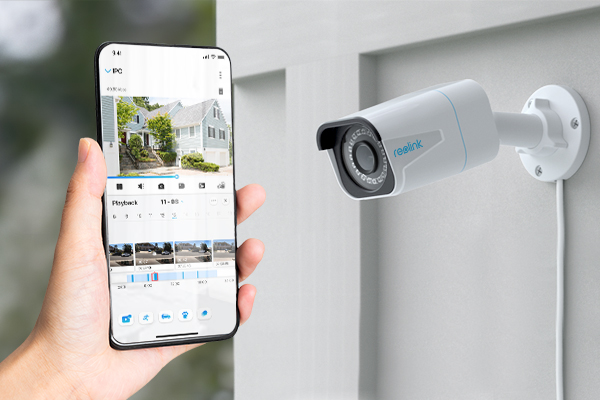

Neke mrežne kamere podržavaju funkciju istovremenog emitovanja signala korišćenjem različitih tipova video kompresije, kao što su H.264, MPEG4 i MJPEG. Ovo omogućava višestruki nadzor, kao što su snimanje u realnom vremenu, nadzor putem mobilnih uređaja, slanje slika na email i snimanje na memorijsku karticu.
Udaljena kontrola fokusa
Određeni tipovi IP kamera poseduju funkciju udaljene kontrole fokusa koja se koristi zajedno sa integrisanim motorizovanim varifokalnim objektivima. Korisnici veoma lako mogu prilagoditi fokus i ugao gledanja kamere putem mreže, sa udaljene lokacije, bez potrebe za odlaskom na teren i otvaranjem kućišta kamere.

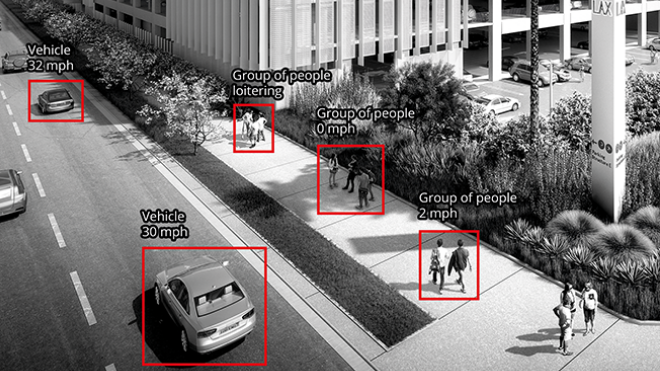

Napredne video analize
predstavljaju mogućnost automatske analize video strima radi detekcije ili prevencije događaja koji imaju privremeni, neuobičajeni ili sporadični karakter, a na osnovu šablona ponašanja objekata ili drugih paterna u posmatranoj sceni.
Detekcija pokreta
Detekcija virtuelne linije
Detekcija ulaza/izlaza
Brojanje ljudi
Detekcija promene scene
Detekcija pojavljivanja nestajanja

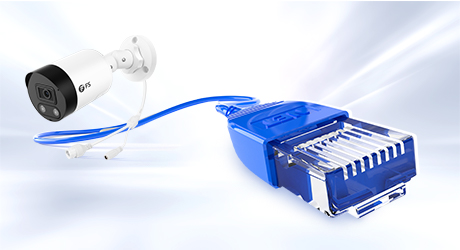

PoE (Power over Ethernet)
PoE opcija nudi lako, brzo i jeftinije rešenje za napajanje mrežnih kamera bez potrebe za
instalacijom dodatnih naponskih utičnica i naponskih kablova.

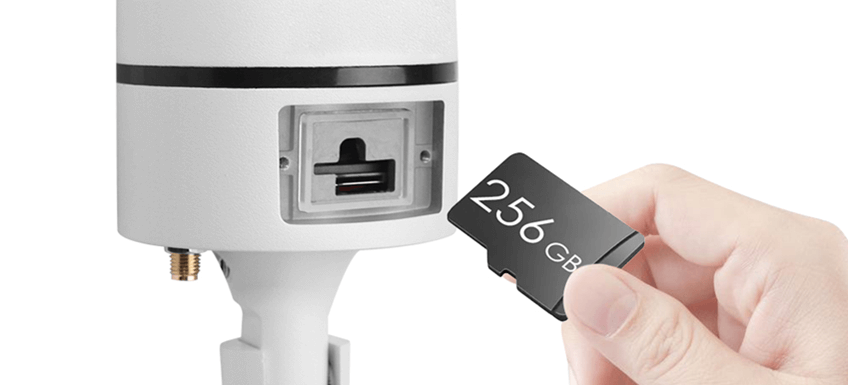

Slot za memorijsku karticu
Određeni tipovi IP kamera poseduju i slot za memorijsku karticu koji omogućuje snimanje važnih događaja bez potrebe za spoljnim uređajima za snimanje.
